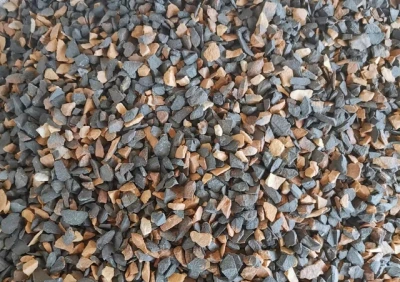

Uvod u mulit

Mulit se dijeli na tri tipa: -mulit, ekvivalentan čistom 3Al2O3·2SiO2, koji se naziva 3:2 tip; -mulit, čvrsta otopina s viškom Al2O3, blago proširenog karaktera, označava se kao tip 2:1; Gama-mulit, čvrsta otopina s malom količinom TiO2 i Fe2O3. Mulit je stabilan u petrokemijskim svojstvima i netopljiv u HF. Njegova gustoća je 3,03 g/cm3, Mohsova tvrdoća 6 ~ 7, talište 1870 stupnjeva, toplinska vodljivost (1000 stupnjeva) je 13,8 W/(m·K), koeficijent linearne ekspanzije (20 ~ 1000 stupnjeva) je 5,3×{{ 30}} stupnjeva, modul elastičnosti 1,47×1010Pa.

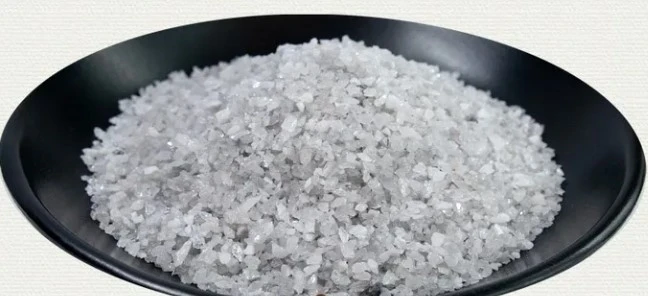

Mulit je vatrostalna sirovina s kristalnom fazom 3Al2O3.2SiO2 kao glavnom komponentom. Mulit se dijeli na prirodni mulit i sintetski mulit. Prirodni mulit je rijedak i uglavnom je sintetski. Kemijski sastav mulita je Al2O371,8% i SiO228,2%. Struktura minerala je rombični kristalni sustav, a kristali su raspoređeni u dugačke stupove, iglice i lančiće. Igličasti mulit umiješan je u proizvode kako bi tvorio čvrsti kostur.

Mulit ima dobra mehanička i toplinska svojstva na visokoj temperaturi, tako da sintetski mulit i njegovi proizvodi imaju prednosti visoke gustoće i čistoće, visoke strukturne čvrstoće na visokoj temperaturi, niske stope puzanja na visokoj temperaturi, niske stope toplinskog širenja, jake otpornosti na kemijsku eroziju i dobru otpornost na toplinski udar.

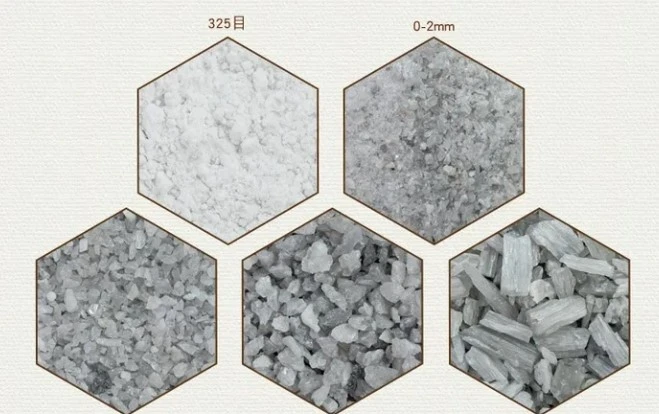

Proizvodnja mulitnih materijala općenito se može napraviti od kaolinita, minerala silimanitne skupine, aluminijevog hidroksida ili aluminijevog oksida i izravno sintetiziranog silicijevog dioksida. Glineni materijal reagira s glinicom ili mineralima grupe silimanit i industrijskim aluminijevim oksidom pod uvjetima zagrijavanja F da bi se formirao primarni i sekundarni mulit, a primarni mulit se formira u rasponu od 1000 ~ 1200 stupnjeva, a kristalizacija se povećava daljnjim povećanjem temperature. Stvaranje sekundarnog mulita obično završava na 1650 stupnjeva. Kako bi se proizveli proizvodi od gustog mulita, obično se koristi postupak sinteriranja u dva koraka. Mulit dolazi u dva kristalna oblika: igličasti i prizmatični. Igličasti mulit ojačava staklenu fazu i fazu kemijskog sastava materijala, a vatrostalnost igličastog mulita veća je od prizmatičnog mulita. Kaolinit se brzo zagrijava na više od 1400 stupnjeva C i formira igličasti mulit. Inače, sporim zagrijavanjem na nižu temperaturu nastaje prizmatični mulit. Također postoje izvještaji o cjevastom i sferičnom mulitu, za prvi se pretpostavlja da je posljedica neusklađenosti tetraedarske veličine silicijevog dioksida i glinice što rezultira napetostima uzrokovanim cjevastim oblikom, potonji se naziva dušikov mulit. Karakteristike anizotropije toplinske ekspanzije mulita čine ga dobrom toplinskom stabilnošću. Kada se napredni mulitni materijal koristi kao dijelovi dodavača, može se izravno zamijeniti u pokretački dodavač bez prethodnog zagrijavanja.

Popularni tagovi: uvod u mulit, kineski uvod u proizvođače, dobavljače mulita, Smeđa spojena glinica, vatrostalni krom silikati, vatrostalni za jezgre, vatrostalno za peći na plin, vatrostalno održavanje, vatrostalni platinasti
