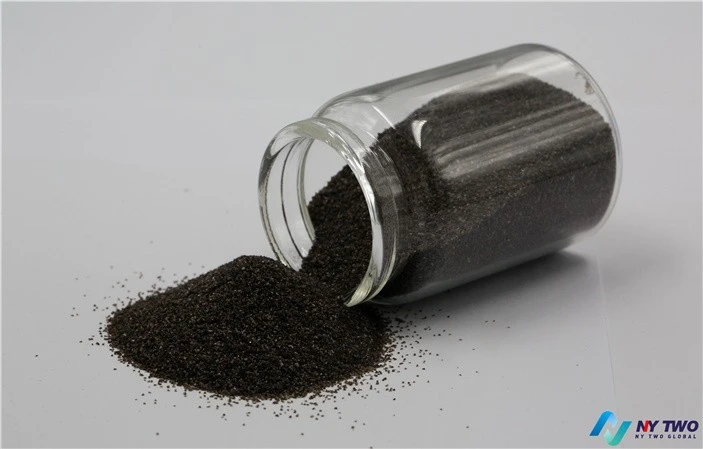

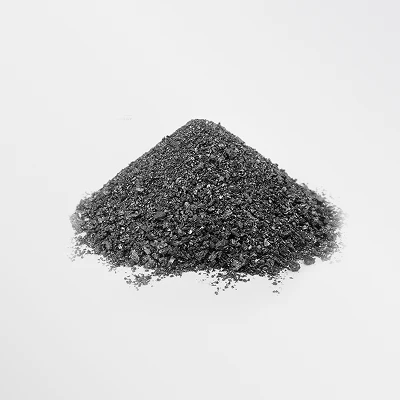

Industrija proizvodnje silicijevog karbida

U usporedbi sana bazi silicijapoluvodički materijali, poluvodički materijali treće generacije predstavljeni silicijevim karbidom (SiC) imaju mnoge prednosti kao što su visoko probojno električno polje, velika brzina zasićenog drifta elektrona i visoka toplinska vodljivost.

Uređaji za napajanje od silicij karbida uglavnom se koriste u poljima velike snage, kao što su nova energetska vozila, fotonaponska pohrana energije, željeznički tranzit i druga polja, posebno u polju vozila. U sljedećih nekoliko godina, aplikacije kao što su ugrađeni glavni pretvarači i moduli za punjenje nastavit će rasti velikom brzinom.

Trenutačno su domaća poduzeća ubrzala svoj ulazak u lanac industrije silicijevog karbida, a kapitalni izdaci su se ubrzali, donoseći brzi rast svih karika industrijskog lanca.

Prema Yoleovom izvješću, veličina tržišta uređaja za napajanje od silicij-karbida premašit će 6 milijardi dolara 2027. godine, sa ukupnom godišnjom stopom rasta od više od 30%.

Snaga temeljena na silicijevom karbidulanac industrije uređaja uglavnom uključuje pripremu supstrata od silicij-karbida uzvodno, rast epitaksijalnog sloja, proizvodnju srednjeg uređaja i tržišta za primjenu nizvodno.

Proces pripreme supstrata uglavnom je sintetizirati ugljični prah visoke čistoće i silicijski prah visoke čistoće u prah silicij karbida. Pod posebnim temperaturnim poljem, metoda fizičkog prijenosa pare (PVT metoda) uglavnom se koristi za uzgoj kristalnog ingota silicij karbida različitih veličina, a supstrat silicij karbida se proizvodi nakon višestrukih procesa.

Epitaksijalna veza je uglavnom na podlozi od silicij-karbida, a epitaksijalna ploča se formira na površini podloge metodom kemijskog taloženja iz pare (CVD).

Među njima, epitaksijalni sloj od silicij-karbida priprema se uzgojem epitaksijalnog sloja od silicij-karbida na vodljivoj podlozi od silicij-karbida, koji se dalje može napraviti u energetskim uređajima i primijeniti u novim energetskim vozilima, fotonaponskim, željezničkim tranzitima, pametnim mrežama, zrakoplovstvu i drugim poljima. Epitaksijalni sloj galij nitrida (GaN-on-SiC) na bazi silicija priprema se uzgojem epitaksijalnog sloja galij nitrida na poluizoliranoj podlozi od silicij karbida, koji se dalje može pripremiti u mikrovalne RF uređaje i primijeniti u 5G komunikacijskim poljima.

U strukturi troškova proizvodnje uređaja od silicij-karbida, trošak supstrata je najveći i čini 47%; Drugi je prošireni trošak, koji čini 23%. Ova dva procesa važne su komponente SiC uređaja.
